Inspeção visual em reservatório vertical
OBJETIVO
Mapeamento de irregularidades da parte externa do reservatório (concreto e estrutura metálica) sem utilização de mão de obra em altura.
PRAZO
1 dia de levantamento de campo e 6 dias de processamento dos dados.
SOLUÇÃO
Inicialmente foi realizado o planejamento de voo com o objetivo de solicitar liberação ao espaço aéreo (DECEA) e determinar os parâmetros da operação, tais como:
Distância de voo em relação ao reservatório;
Velocidade de voo;
Taxa de sobreposição das imagens;
Configurações de câmera (ângulo, filtro, temporizador, etc).

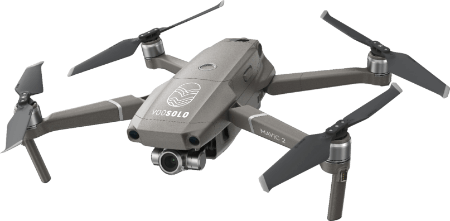

O levantamento dos dados foi realizado com o drone Mavic 2 PRO da marca DJ. Após coleta dos dados em campo, as imagens foram processadas em softwares de inteligência artificial e fotogrametria para identificação e mapeamento das anomalias.
Finalmente, foi iniciada a fase de validação dos resultados foto a foto por um engenheiro especialista e elaboração dos relatórios técnicos, utilizando uma plataforma virtual interativa.

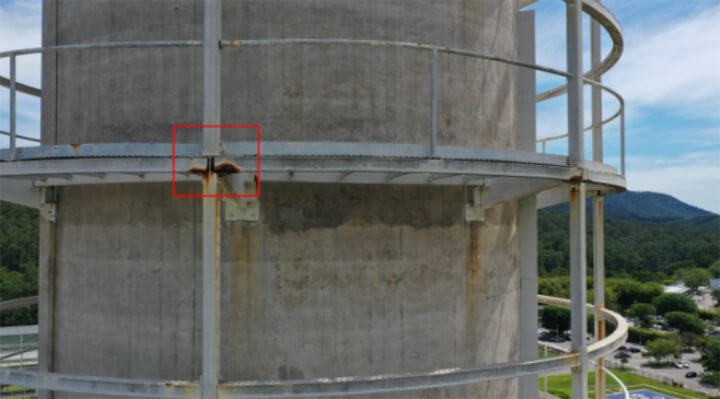

Identificação e detalhamento em alta resolução

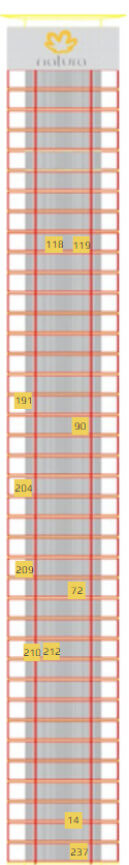

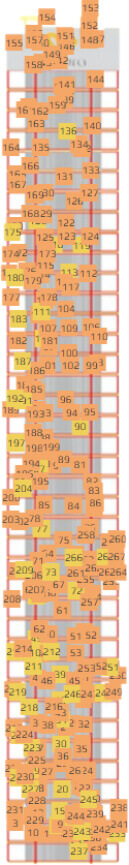

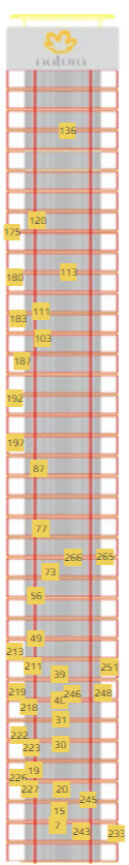

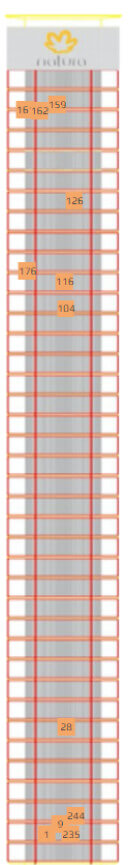

Aplique o filtro de maior interesse para visualizar os mapas de irregularidade por tipo de anomalia

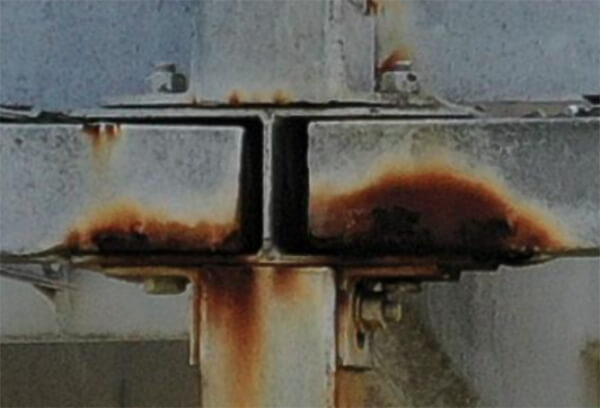

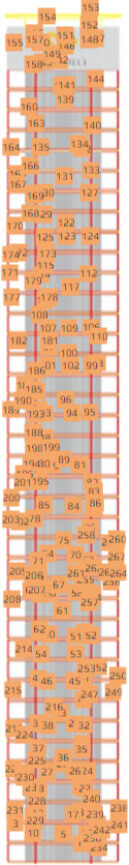

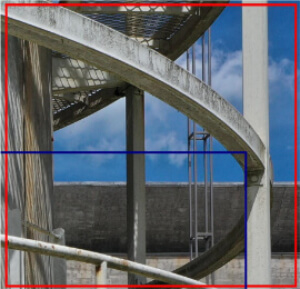

Mapeamento de corrosão em conexões metálicas e identificação de fissuras higroscópicas

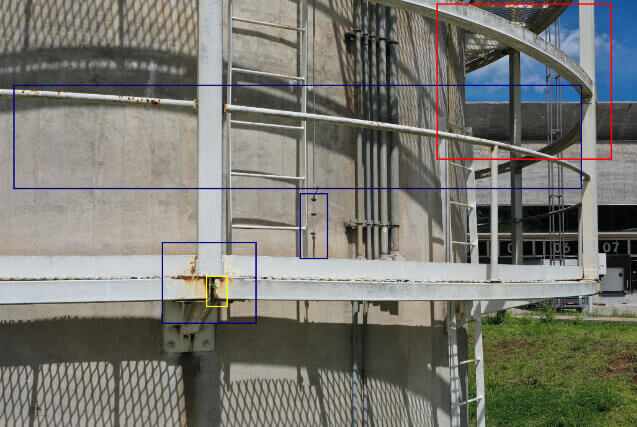

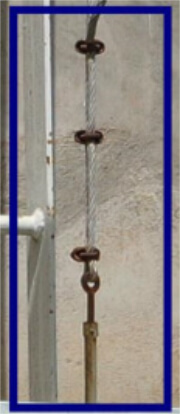

Clique nas exclamações para verificar exemplos de irregularidade
